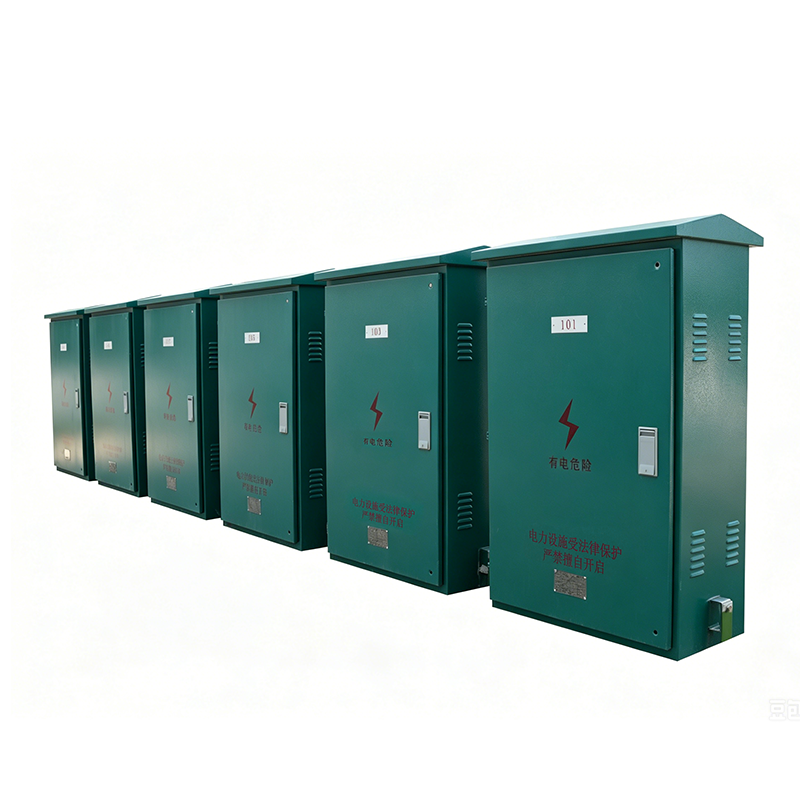

DFW系列低压电缆分支箱产品具有新型多样的接线方式和元件布置，能安全实现不钻孔母排安装，母排载流量不受影响。根据输配电网和用户的需求，提供多种分线方式，箱体类型及安装方式，使用户在灵活多变的方案中，便于选择。在国家城网建设和改造中，是取代架空进线的技术支持产品。
本产品广泛用于变配电站、所、工矿企业、街道两侧、花园住宅小区、高层建筑、机场、重点建设改造工程等户外公共场所的三相低压输配电系统中，作为用电缆箱其它用户或设备分配电能的成套定型设备。
产品符合GB7251.5《低压成套开关设备和控制设备》等标准。
型号 | DFW |
产品类型 | 户外型 |
额定工作电压（Ue） | 400V/380V |
额定绝缘电压（Ui） | 690V |
额定频率（fn） | 50Hz |
额定冲击耐受电压（Uimp） | 6kV |
过压类别 | III |
材料组别 | IIIa |
污染等级 | 3 |
电气间隙 | ≥10mm |
爬电距离 | ≥12.5mm |
成套设备额定电流（InA） | 630A |
主母线额定电流（InA） | 630A～100A |
主母线额定短时耐受电流（Icw） | 15kA≤Icw≤20kA |
主母线额定峰值耐受电流 | 40kA |
主开关类型、型号及框架额定电流（Inm） | 隔离开关 NH40-1000/3 1000A |
主开关额定电流 | 1000A |
出线回路数 | 3 |
出线回路额定电流（Inc）和额定限制短路电流（Icc） | C1回路：180A、20kA C2~C3回路：225A、20kA |
出线回路保护器件的额定电流，额定极限短路分断能力（Icu）和额定运行短路分断能力（Ics） | C1回路：200A、50kA、25kA C2~C3回路：250A、50kA、25kA |
外壳防护等级 | IP54/IP44/IP34D |
额定分散系数 (RDF) | 1.0 |
绝缘材料及耐热等级 | DMC：E 级 |
