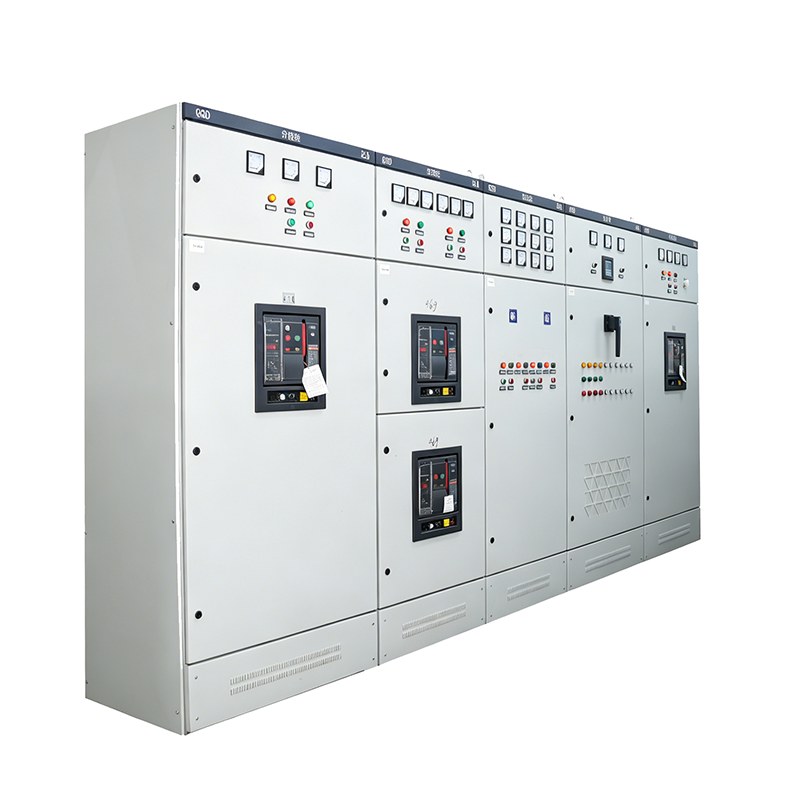

GGD 低压固定式开关柜

GGD 低压成套开关设备，是我国研制开发且广泛使用的一种新型固定式低压成套开关设备。 本开关柜符合 IEC60439《低压成套开关设备和控制设备》、GB7251.1《低压成套开关设备和控制设备》等标准。

产品特点

模块化结构设计

GGD交流低压配电柜采用通用柜体结构，柜架由BMF冷弯型钢局部焊接组装而成，具有优异的机械强度和结构稳定性。柜架零部件及专用配套件均由专业厂家配套生产，确保产品尺寸精度和整体质量的一致性。

柜体采用模块化设计理念，设有20mm模数安装孔，标准化程度高，互换性强，有利于实现规模化生产，缩短制造周期，提高生产效率。

高效散热性能

GGD配电柜在设计过程中充分考虑设备运行时的散热需求。柜体顶部和底部分别设有通风散热孔。

电气元件运行过程中产生的热量通过自然对流方式排出，热空气由顶部排出，冷空气从底部进入柜内，形成连续空气流通通道，有效降低柜内温升，确保设备长期稳定运行。

现代化外观设计

柜体外观采用现代工业设计理念，按照黄金分割比例进行优化设计，整体结构协调美观，造型简洁大方，充分体现现代电气设备的专业品质和工业美感。

安装维护便捷

柜门采用活动铰链与柜架连接，安装和拆卸方便快捷。门板折边处安装有橡胶密封条，关门时与柜体保持适当压缩量，有效防止门板与柜体直接碰撞，提高防护性能。

装有电器元件的仪表门采用多股软铜线与柜体可靠接地连接，柜内安装件通过滚花螺钉与柜架连接，形成完整可靠的接地保护系统，确保设备运行安全。

优异的表面处理工艺

柜体表面采用聚酯橘纹烤漆工艺处理，具有附着力强、耐磨损、耐腐蚀等特点。

亚光表面处理有效减少光线反射，为操作人员提供更加舒适的视觉环境，同时提升产品整体质感。

灵活的安装方式

柜体顶部盖板可根据现场需求拆卸，便于主母线的安装与调整。

柜体顶部四角设置专用吊环，方便设备吊装、搬运和现场安装，大幅提高施工效率。

防护等级

标准产品防护等级为 IP30。

根据不同使用环境和客户需求，可提供 IP20～IP40 等不同防护等级的定制化解决方案，满足各类工业及商业配电应用要求。

应用领域

GGD 固定式交流低压配电柜 适用于频率为 50Hz 、额定工作电压为 380V 、额定工作电流至 3150A的交流配电系统。.

它广泛应用于：

• 发电厂

• 变电站

• 工业制造设施

• 矿业企业

• 商业楼宇

• 基础设施项目

• 公用电力分配网络

该机柜为电力、照明和配电设备的电能转换、分配和控制提供了一种可靠的解决方案，确保低压电气系统的安全高效运行。

技术亮点

• 额定电压： 380V交流电

• 额定频率： 50Hz

• 额定电流： 高达3150A

• 柜体结构： 固定式

• 防护等级： IP20–IP40（可选），标准IP30

• 标准： IEC 60439、GB/T 7251.1

• 材质： BMF冷弯型钢框架

• 冷却方式： 自然通风

• 应用： 配电、电机控制和电能管理

GGD 低压开关设备组件为现代低压配电系统提供了经济高效、安全且高度可靠的解决方案。
