XL型交流低压配电箱

XL型交流低压配电箱适用于轻工、纺织、冶金、化工、矿业、机械等工矿企业。该配电箱专为50Hz交流低压配电系统设计，额定电压为380V或660V，额定电流最高可达630A。该系统适用于三相三线、三相四线和三相五线制网络，可用于电力和照明配电，也可用于低压控制系统中的某些控制功能。

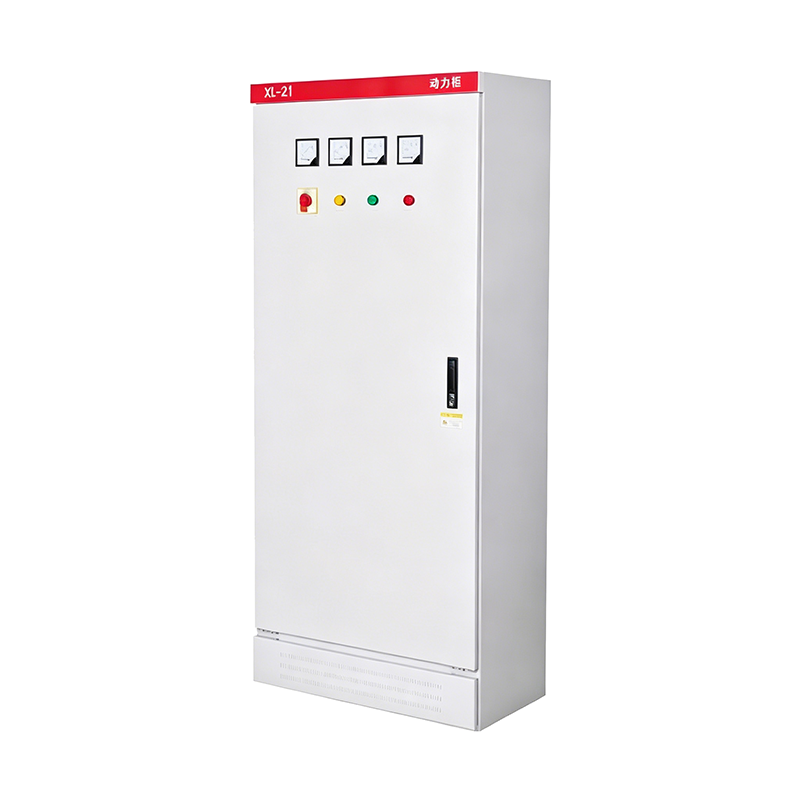

柜式配电箱

柜式配电箱有两种结构设计可供选择：

• 第一种设计采用冷弯型钢作为柜体框架，面板和门由冷轧钢板制成。

• 第二种设计完全由焊接冷轧钢板制成。

该柜体可配置为前后门，或前门后固定面板，用于壁挂式安装。

前门可配备：

• 二级指示仪器

• 信号灯

• 按钮和控制装置

• 各种指挥控制组件

还可以安装一扇内门，以便在保持安全的同时，方便操作断路器手柄或操作机构。

防护等级： IP30 至 IP54

明挂式配电箱

外壳完全由冷轧钢板制造。

该箱体可安装标准DIN 导轨，用于安装各种模块化微型断路器 (MCB)，操作手柄可从前面板上操作。

门配置包括：

• 单门设计

• 双开门设计（左门和右门）

双门配置：

• 左侧车门内装有主要电气元件。

• 右侧门内设有辅助控制组件。

右侧门面可配备：

• 测量仪器

• 信号指示器

• 按钮

• 控制开关和命令设备

防护等级：最高可达 IP54

暗装埋墙式配电箱

外壳采用焊接冷轧钢板制造，设计用于嵌入式墙面安装。

该箱体可配备标准 DIN 导轨，用于安装模块化微型断路器，操作手柄外露，便于操作。

可用配置包括：

• 单门型

• 双门型

初级和次级元件的布置与表面贴装版本类似。

前面板可容纳：

• 测量仪器

• 信号灯

• 控制开关

• 按钮和辅助设备

防护等级：最高可达 IP40

柜式户外配电箱

外壳完全由焊接冷轧钢板制成。

可用配置包括：

• 前后门

• 前门带后固定面板

可以安装内部安全门，只露出内部断路器的操作手柄或机构。

适用于需要更高环境保护性能的户外配电应用。

防护等级： IP30 至 IP54

明装户外挂墙式配电箱

该外壳完全由焊接冷轧钢板制成，设计用于户外墙壁安装。

该箱体可配备标准 DIN 导轨，用于安装模块化微型断路器。

可选的门配置：

• 单门设计

• 双门设计

左侧隔间用于容纳主要电气设备，而右侧隔间用于容纳辅助控制装置。

右侧门板可安装：

• 仪表和指示器

• 信号灯

• 按钮

• 控制开关和命令设备

该设计可有效抵御户外环境条件的影响，适用于工业、商业和基础设施应用。

防护等级：最高可达 IP54

主要特点

• 适用于 380V / 660V 交流配电系统

• 额定电流高达 630A

• 支持三相三线制、四线制和五线制系统

• 提供多种安装方式：柜式、壁挂式、嵌入式和户外版

• 模块化设备的标准DIN导轨安装

• 主副组件的灵活配置

• 结构紧凑，易于维护

• 防护等级从 IP30 到 IP54

• 适用于配电和低压控制应用的可靠解决方案

XL AC 低压配电箱为工业和商业配电系统提供安全、灵活、经济的解决方案。
