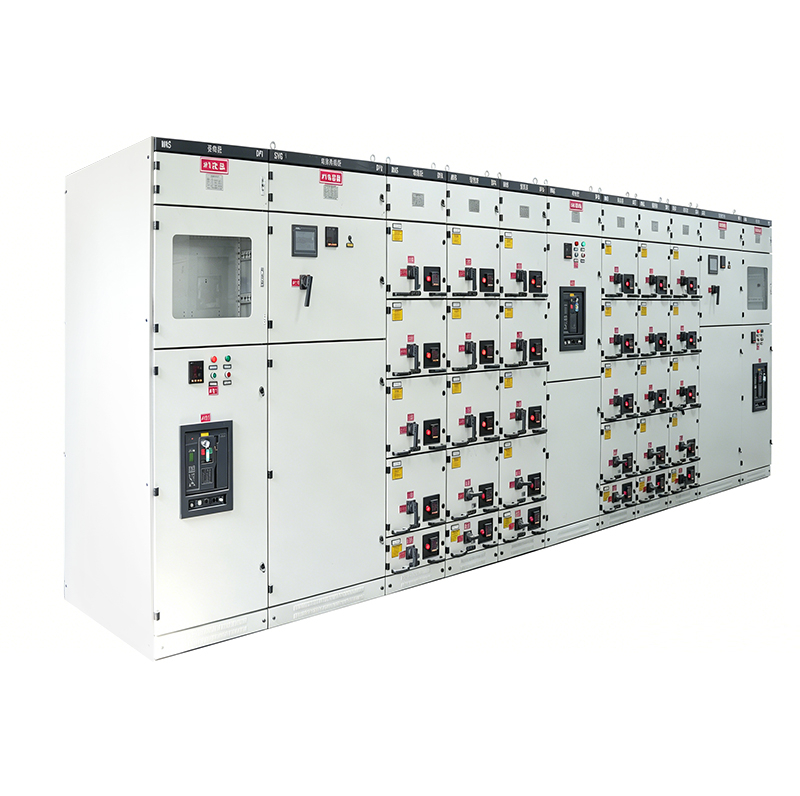

MNS低压抽出式开关柜 是采用标准化模块在工厂组装而成的模块化组合式低压开关柜。设计符合 IEC 60439-1 低压开关设备和控制设备成套装置 和 GB/T 7251.1 低压开关设备和控制设备成套装置.
设计特点
紧凑型设计
系统结构紧凑，可以在相对较小的空间内容纳大量的功能单元。
结构通用性高、组装灵活
结构采用 25mm模块化C型钢型材，可满足多种配置、防护等级、运行环境要求，适应性强。
标准模块化设计
开关柜由标准化功能模块组成，包括保护、操作、开关、控制、调节、测量和指示单元。用户可以根据自己的具体需求选择和组合模块。超过 200种模块组合 可供选择，可组成各种柜体结构和抽屉单元。
大量采用高强度、阻燃工程塑料部件，安全防护性能显着增强。
节省空间的设计
标准化、模块化程度高，仓储、运输空间要求大大降低。
易于组装
该系统设计方便组装，无需特殊或复杂的工具，提高安装效率并降低人工成本。
该 MNS 开关设备系统为工业、商业和公用事业环境中的现代低压配电应用提供安全、灵活且高效的解决方案。
额定绝缘电压 | 660V |
额定工作电压 | 380V/660V |
主母线最大工作电流 | 1600~4000A |
主母线短时耐受电流（1s） | 100kA |
主母线短时峰值电流 | 120kA |
垂直母线（配电母线）最大工作电流 | 1600A |
垂直母线（配电母线）短时峰值电流 | 标准型：80kA 加强型：100kA |
防护等级（IP等级） | IP30 |
