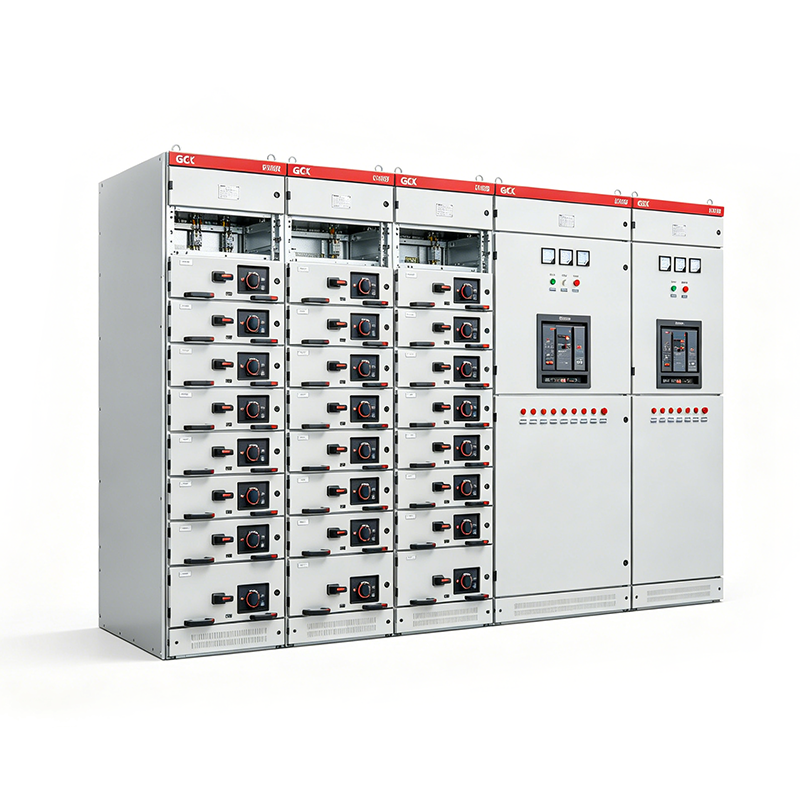

GCK低压抽出式开关柜是一种采用标准模件组合装配而成的低压成套开关设备，主要由动力配电中心（PC）、电动机控制中心（MCC）及无功功率自动补偿系统组成。产品适用于交流50Hz、额定工作电压660V及以下、额定工作电流3150A及以下的配电系统，广泛应用于发电厂、变电站、工矿企业、商业建筑及基础设施项目，作为动力配电、电动机控制、照明配电及电能转换与分配控制设备使用。
本产品符合IEC 60439-1《低压成套开关设备和控制设备》及GB/T 7251.1《低压成套开关设备和控制设备》等相关标准，具有分断能力高、动热稳定性好、安全可靠、维护方便等特点。
产品特点
模块化组合结构
GCK开关柜采用模块化设计理念，柜架由优质薄钢板经特殊工艺压制成型的立柱、横梁及连接件组成，全部采用高强度螺栓连接，无焊接结构，有效避免焊接变形带来的应力影响，确保柜体具有优异的机械强度和结构稳定性。
柜体按照20mm模数设计，所有零部件标准化程度高、互换性强，便于生产制造、安装维护及后期扩展改造。
合理的功能分区设计
柜体内部划分为：
后部设置母线室和电缆室，水平主母线安装于柜体后部中间位置，N线和PE线通过高强度绝缘支架固定于柜体底部，接线方便、安全可靠。
前部为功能单元室，采用抽出式结构设计，可根据不同应用需求灵活配置功能单元，实现动力控制、配电管理及电机控制等多种功能。
高性能配电能力
产品具有较高的短路分断能力和优良的动、热稳定性能，能够满足复杂电力系统对安全运行的要求。电气方案组合灵活，一个柜体可容纳较多回路，有效提高空间利用率，减少设备占地面积。
安全可靠的运行保障
采用抽屉式功能单元设计，各功能回路相对独立，维护、更换及检修更加便捷。完善的接地保护系统和高标准绝缘设计，有效保障设备及人员运行安全。
节省空间，维护方便
结构紧凑、布局合理，在保证功能完整性的同时减少安装空间需求。抽出式单元可快速更换，大幅缩短停机维护时间，提高系统运行效率。
美观现代的工业设计
柜体外形简洁大方，整体结构协调美观，兼顾现代工业设计理念与实用性要求，能够满足各类工业及商业项目对设备外观和性能的双重需求。
额定绝缘电压 | 660V |
额定工作电压 | 380V/660V |
额定电流 | 600–1600A |
额定短时耐受电流（1s） | 50kA |
额定短时峰值电流 | 80kA |
防护等级（IP等级） | IP30 |
产品优势
模块化组合结构设计
PC、MCC及无功补偿一体化解决方案
高分断能力与优异动热稳定性
抽出式单元维护便捷
回路容量大，占地面积小
安全可靠，运行稳定
标准化程度高，扩展灵活
适用于各类工业及电力配电系统
应用领域
发电厂
变电站
工矿企业
制造工厂
商业综合体
高层建筑
市政基础设施
能源及电力工程项目
防护等级
根据用户需求可提供不同防护等级方案，满足各类工业环境和配电场景的使用要求。
