配电网络是现代商业、工业和公用事业运营的中枢神经系统。设备故障不仅仅会导致暂时停电。这意味着严重的运营停机、巨大的收入损失以及现场人员的重大安全隐患。选择可靠的硬件是维持设施持续正常运行时间和操作安全的首要任务。
全球市场包含数以千计的原始设备制造商、组装商和集成商，他们的技术能力差异很大。采购和工程团队面临着特殊的挑战。您必须区分仅在标准外壳中组装第三方组件的基本供应商和真正的制造商。有能力的制造商拥有深厚的内部工程资源、全面的型式试验资质和严格的质量保证能力。肤浅的供应商评估很容易导致长期的基础设施漏洞。
本指南提供了一个结构化的工程级评估框架。我们将帮助您评估技术能力并降低隐藏的供应链风险。您可以自信地列出满足您特定电气基础设施需求的理想 按照这些标准 开关设备制造商。
合规性不容协商： 可靠的制造商必须为特定配置提供可验证的型式测试证书（IEC、ANSI/IEEE、UL），而不仅仅是通用的 ISO 认证。
产品组合广度信号专业知识： 提供跨电压范围集成解决方案（从低压开关设备到中压开关设备和预制变电站）的制造商展示了强大的内部工程。
安全和智能是新的基准： 制造商现在将内部电弧分类 (IAC) 安全协议和智能物联网状态监测集成为标准产品。
TCO 胜过初始资本支出： 评估总拥有成本需要考虑 20 至 30 年使用寿命内的维护可及性（例如，抽出式开关柜面板）、生命周期支持和备件可用性。
供应链透明度： 对中国或其他全球中心的电气开关设备供应商进行彻底审核需要严格的工厂验收测试 (FAT) 协议和组件级可追溯性。
在评估潜在的制造合作伙伴之前，您必须明确定义您的项目要求。应用程序环境决定了您需要的确切供应商配置文件。制造商专注于不同的耐用等级、电压范围和技术集成。正确记录您的技术规格可确保您只与能够提供可靠 配电设备的供应商合作.

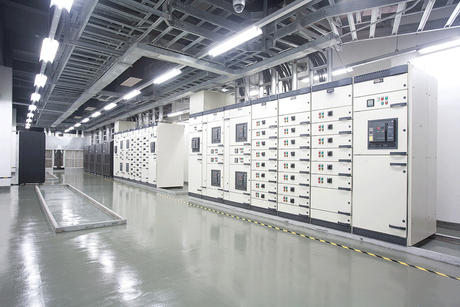

电气设备根据环境部署的不同而表现不同。超大规模数据中心或医院等室内商业设施优先考虑高度紧凑的占地面积和安静的运行。这些洁净环境通常需要标准 IP20、IP31 或 IP42 入口防护等级。工程重点仍然是不间断电力传输、无缝建筑管理集成和散热。
恶劣的环境需要高度加固的 工业开关设备。采矿作业、近海船舶和石化精炼厂使电力基础设施暴露在腐蚀性气体、极端湿度和持续的机械振动中。您必须为这些场景指定更高的 NEMA 3R/4X 等级或 IP54/IP65 密封外壳。此外，专门的防腐表面处理成为强制性的。寻找使用 C4 或 C5-M 船舶级油漆类别的制造商。他们必须在镀铝锌或镀锌钢上使用多级粉末涂层工艺，以防止外壳在含盐环境中快速降解。
不同电压等级之间的操作差异需要不同的制造能力。采购 低压开关设备 （额定电压低于 1kV）需要管理极高的连续电流，通常高达 4000A 或 6300A。工程低压面板需要大量的母线结构和广泛的散热规划。相比之下，开发 中压开关设备 （范围从 1kV 到 36kV）主要侧重于管理介电绝缘水平、防止电晕放电以及确保强大的电弧故障遏制。

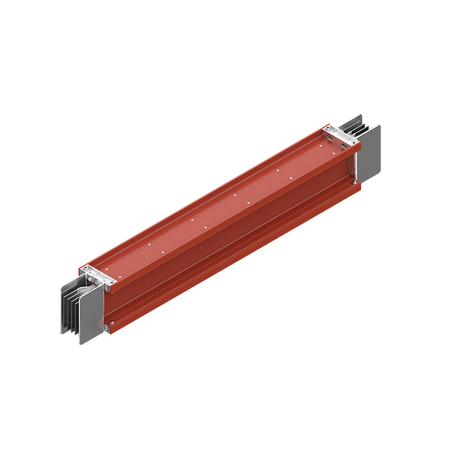

您必须严格评估制造商使用的内部材料质量。母线规格是整体构建质量的主要指标。坚持使用纯度为 99.9% 的 C11000 电解韧铜 (ETP)。除非重量限制严格要求，否则避免使用更便宜的铝替代品。指定镀银或镀锡接头以降低接触电阻并防止氧化。验证钣金外壳厚度。标准商用面板可能使用 1.5 毫米低碳钢，但要求苛刻的应用需要 2 毫米至 3 毫米冷轧钢，以确保故障期间的结构完整性。由于许多制造商严格只专注于一个电压层，因此确定能够满足您的特定负载和故障电流要求的供应商是您的首先过滤步骤。
现代电力基础设施越来越依赖本地化数据处理。在询价周期的早期指定您对楼宇管理系统 (BMS) 和 SCADA 兼容性的确切要求。优质制造商直接从工厂提供数字集成，而不是强迫您的集成商在安装后改造外部传感器。
确定您的项目是否需要先进的数字通信协议。 IEC 61850 GOOSE 消息传递是高速变电站自动化的标准，而 Modbus RTU、Modbus TCP/IP 或 PROFINET 通常足以满足工厂级集成。具有连续热感测、局部放电监测和断路器磨损分析功能的设备可为您的维护团队提供支持。这些数据使您能够实施真正的预测性维护策略，大大降低意外机械故障的统计可能性。
制造商的技术产品和基本设计理念将高端工程公司与基础组装商区分开来。您必须审核他们的产品组合深度、工程灵活性和物理外形专业知识。

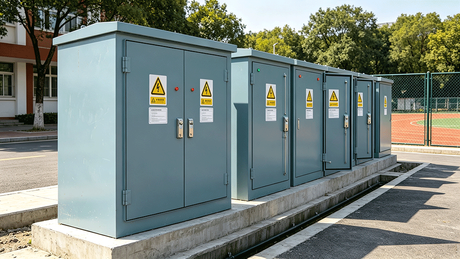

提供全面的端到端解决方案的供应商具有巨大的项目优势。它极大地降低了集成风险并简化了长期保修索赔。寻找为 一次中压配电提供标准例如， KYN28 开关设备以及为二次网络提供紧凑型设备的制造商。 对于空间有限的城市配电或风电场集电网络来说，坚固的 环网柜 (RMU)是必需的。

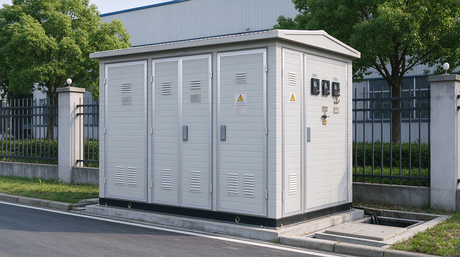

评估他们提供完全集成的宏观解决方案的能力。设计和组装完整的制造商 预制变电站 展示了卓越的内部工程协调能力。他们必须准确了解电力变压器、主配电板和继电保护系统如何在单个局部外壳内相互作用。您还应该评估他们对前瞻性可持续性的关注。该行业正在迅速转向环保替代品。询问供应商是否有能力提供不含 SF6 的 RMU 和干式固体绝缘设备，以满足即将出台的环境法规。
基础设施项目很少能完全符合标准化目录。评估制造商执行定制机械和电气工程的能力。他们能否修改母线布置以适应限制性沟槽中的底部入口电缆？他们可以集成根据您的特定发电机同步需求量身定制的自定义继电器逻辑吗？低层供应商强制采用标准产品。这迫使您的土木工程师改变物理建筑设计以适应设备。优质合作伙伴会调整内部面板布局，以无缝地适应您严格的空间和占地面积限制。
维护速度直接影响您设施的运营收入。将传统的固定式设计与更先进的外形尺寸进行比较。利用 抽出式开关柜面板 架构可显着改善生命周期管理和操作员安全。
特征 | 固定开关柜 | 抽出式开关柜 |
|---|---|---|
断路器安装 | 用螺栓固定在主母线组件上。 | 安装在轮式或滑动式机械底盘上。 |
维修速度 | 慢的。需要完全母线断电并松开螺栓。 | 快速地。断路器可以在几分钟内完成并更换。 |
操作员安全 | 降低。人员直接与主要联系互动。 | 高的。机械百叶窗自动隔离带电母线。 |
占地面积和资本支出 | 更小的物理占地面积和更低的初始资本成本。 | 占地面积稍大，初始资本成本较高。 |
MTTR（平均修复时间） | 高（几小时到几天）。 | 低（分钟）。 |
抽屉式设计使维护人员能够取出有故障的断路器并立即更换为备用断路器。这种情况的发生无需使整个主母线断电，从而保持相邻流程的运行。制造商在制造精确、机械联锁的可抽出盒方面的专业知识反映了对使用寿命的坚定承诺。
电气故障携带爆炸性的、危及生命的能量。您必须评估制造商在灾难性短路期间保护人员和防止设备损失的能力。寻找实施主动电弧缓解系统的供应商。光学电弧传感器与专用继电器配对，可以检测电弧闪光并在不到两毫秒的时间内使上游断路器跳闸。
远程货架功能是另一个重要的安全功能。电动货架允许操作员通过脐带线或无线平板电脑连接或断开断路器。在高风险的操作期间，这可以将人员安全地移出危险的电弧闪光边界。这些先进的安全实施凸显了具有前瞻性的工程合作伙伴与基础钣金制造商之间的区别。
存在严格的国际标准来验证电气硬件的安全性、可靠性和工程能力。您不能只相信制造商的声明的表面价值。您必须通过经过认证的文档客观地评估其合规性维度。
法规遵从性构成任何技术评估的基线。对于中压网络，设备必须严格遵守 IEC 62271 系列标准（特别是 IEC 62271-200）。低压组件必须符合 IEC 61439-1 和 61439-2。如果您在北美运营，则必须遵守 ANSI/IEEE C37.20.2 标准以及 UL 或 CSA 等当地合规标志。
验证服务连续性丢失 (LSC) 类别。您希望 LSC2B 分类能够实现长的正常运行时间，这意味着在接触断路器室时，电缆室和母线室保持带电。详细说明内部电弧分类 (IAC) 评级的必要性。 IAC 额定值（例如 AFLR 31.5kA/1s）可确保金属外壳在内部爆炸期间的结构完整性。它保证爆炸性气体和等离子体安全地向上或向下排出，远离操作员站立的前部、侧部和后部区域。要求来自 ASTA、KEMA 或 CESI 等认可实验室的独立第三方型式测试报告。纯粹依赖自我认证的文件会带来不可接受的责任。
准确检查 开关柜面板制造商如何 采购内部组件。完整面板的可靠性取决于安装在其中的断路器、保护继电器、电流互感器和接触器的质量。
公开讨论组件策略。一些制造商使用 ABB、西门子或施耐德电气等品牌的一级全球组件，将它们安装在高度定制的外壳内。这种方法保证了全球备件的可用性和经过验证的断路器可靠性。或者，一些供应商使用专有的垂直集成组件。虽然这降低了前期成本，但在接下来的三十年里，它会将您锁定为单一来源的备件供应商。根据您的内部维护能力仔细权衡这些生命周期权衡。
工厂验收测试 (FAT) 是设备运送到现场之前的保障。与您选择的供应商一起定义严格的 FAT 流程的具体步骤。他们必须展示全面的电气和机械测试能力。
测试阶段 | 主要目标 | 关键参数已验证 |
|---|---|---|
目视和机械检查 | 验证构建质量和安全联锁。 | 所有母线接头的油漆厚度、IP 等级密封、机械百叶窗操作和扭矩验证。 |
介电电阻测试 | 确保高应力下绝缘的完整性。 | 工频耐压和雷电冲击试验，防止相地故障。 |
温升模拟 | 验证满负载下的热管理。 | 连续电流注入可确保母线和外壳不超过规定的热限制。 |
继电器注入测试 | 确认智能保护逻辑。 | 二次注入用于测试 SCADA 通信、跳闸时间和特定保护曲线（例如 ANSI 50/51、ANSI 87）。 |
为了确保完美的 FAT 体验，请要求制造商在您访问期间遵循严格的顺序协议：
文件审核： 根据原始规格审查所有竣工图纸、接线原理图和组件手册。
机械循环： 手动将断路器摇入摇出 50 次，以验证对准和百叶窗联锁功能。
初级注入： 通过初级母线注入高电流以验证电流互感器 (CT) 变比和极性。
二次注入： 测试微处理器继电器，确保它们根据编程的时间-电流曲线准确地使断路器跳闸。
介电耐受： 在开路触点和相对地之间施加高压，以测量漏电流和绝缘电阻。
采购团队通常只关注初始采购订单。然而，工业电气设备连续运行20至30年。您必须超越前期定价来计算硬件选择的长期财务影响。
较低的初始资本支出 (CapEx) 通常会导致运营支出 (OpEx) 大幅增加。如果廉价设备故障率高、热管理效率低或维护困难，您的设施就会因计划外停机和昂贵的紧急维修电话而造成资金损失。
预先投资智能数字集成设备可以可靠地降低长期运营支出。连续热感测会在母线接头恶化导致灾难性电弧闪光之前几周向您的团队发出警报。这将您的维护部门的策略从被动的高压力维修转变为有计划的低成本预测性维护。热监控的投资回报 (ROI) 在第一次防止意外停机时就能收回成本。
驾驭全球供应链需要分析思维。与 中国知名的电气开关设备供应商合作 可以提供巨大的成本优势并获得大规模的生产能力。但是，您必须对海外供应商采用严格的评估标准以降低风险。
彻底检查他们的国际出口经验。验证他们提供全面的英文技术文档的能力，包括 CAD 接线图和详细的操作手册。确保他们保持严格的 ISO 9001 质量管理和 ISO 14001 环境合规性。分析您所在地区的运输物流成本、进口关税、集装箱运输方法以及本地化支持网络的可用性。确保较低的初始单位成本不会被大量的物流延误或安装费用完全抵消。
考虑生命周期维护中不可避免的成本。查看供应商提供的长期 OEM 服务合同。检查其安装的特定断路器和继电器的非专有更换零件的区域市场可用性。评估制造商对支持旧设备的历史承诺。经常停产产品线而不提供向后兼容的改装套件的供应商会迫使您过早更换昂贵的面板。
即使规格非常出色，硬件采购也面临着巨大的执行风险。采取切实可行的措施来保护您的项目时间表，确保成功的站点集成，并在投标阶段过滤掉不可靠的供应商。
项目延误对于整个设施的调试来说代价高昂。在评估阶段透明地讨论制造提前期。评估制造商的实际车间生产能力。评估其供应链在原材料方面的弹性。他们能否可靠地采购铜、特种电工钢和环氧树脂来满足您的项目期限？在全球材料短缺期间，严重依赖即时库存来获取波动性商品的供应商会带来不可接受的进度风险。
供应商的责任并不仅限于工厂装货场。查看其标准保修条款并协商关键基础设施组件的延长保修范围。评估供应商的现场验收测试 (SAT) 和冷调试能力。
SAT 确保设备在跨国或海外运输中不会出现机械错位。它还可以确认设备接口与现场特定条件的正确性。评估他们提供现场安装监督的能力，特别是在数字继电器编程和 SCADA 网络握手方面。快速响应现场工程是强制性的。如果启动过程中出现调试问题，您需要确保供应商能够立即派遣技术专家到您的现场。
在询价和审核阶段，请对表明有问题的供应商的特定警告信号保持警惕。消除出现以下任何危险信号的供应商：
不透明的文档： 不愿意或完全拒绝共享完整的、未经编辑的第三方型式测试报告。
缺乏工程深度： 缺乏专门的内部工程团队，这表明他们只能将预先设计的套件组装在一起。
隐藏供应链： 不透明的组件采购，其中关键断路器、CT 或继电器的来源对买家主动隐藏。
审计规避： 无法或不愿意进行全面的设施审计，无论是物理审计还是通过实时视频演练进行虚拟审计。
安全规避： 关于特定电弧闪光遏制规范、爆炸通风和 IAC 合规参数的模糊答案。
整合站点数据： 在联系供应商之前收集所有单线图、所需电压等级和准确的环境限制。
起草严格的询价： 要求预先提供全面的型式测试证书、详细的组件物料清单 (BOM) 以及数字集成能力的证明。
安排供应商审核： 预订虚拟或实体设施参观，以验证制造商的内部工程能力和生产车间质量控制。
确定 FAT 协议： 在授权设备运输之前定义所需的确切机械和电气测试步骤。
答：行业标准交货时间范围为 12 至 24 周。该时间范围包括初始定制工程设计、客户图纸批准、原材料采购、组件交付周期、组装和严格的工厂验收测试 (FAT)。高度复杂或高度定制的变电站可能会延长近 30 周。
答：要求来自 KEMA 或 ASTA 等认可实验室的国际第三方测试报告，而不是仅限国内的证书。验证其 ISO 9001 和 ISO 14001 合规性。此外，审核他们的出口历史并要求国际项目的直接参考，以确认他们满足全球标准并提供英语技术支持的能力。
答：固定面板将断路器固定在主母线上，需要整个系统断电才能进行维护。可抽出面板将断路器安装在可移动底盘上。这使得操作员能够安全地取出并拆除断路器进行维护或快速更换，而无需关闭整个配电盘，从而显着降低平均修复时间 (MTTR)。
答：KYN28 是一种高度可靠、标准化的金属包覆、空气绝缘设计。它因其在 12kV 至 24kV 范围内的稳健性能而获得全球认可。其抽出式断路器设计可确保快速维护，而其强大的内部电弧分类 (IAC) 遏制功能可在灾难性短路期间提供出色的人员安全。
答：信誉良好的制造商必须持有 ISO 9001（质量）和 ISO 14001（环境）认证。产品特定认证必须包括针对中压组件的 IEC 62271-200、针对低压组件的 IEC 61439 以及针对弧闪合规性的明确第三方验证（IAC AFLR 评级）。
答：环网柜是一种高度紧凑、完全密封的单元，专为二级配电网络而设计。与标准模块化中压面板不同，RMU 将开关设备集成到单个气体绝缘 (SF6) 或固体绝缘罐中，使其免受恶劣环境的影响。现代规格越来越多地转向环保、不含 SF6 的 RMU 变体。
答：智能开关设备集成了物联网传感器，可以持续监控热状况、湿度和机械磨损。虽然初始资本支出较高，但非常值得投资。它通过实现预测性维护、防止因接头恶化引起的灾难性电弧故障以及允许远程诊断功能，显着降低了长期运营成本。
